米昂电子科技 气体报警器控制器的安装说明

发布时间:2021-11-24

气体报警器控制器详细安装说明:

  (1)气体报警器控制器安装位置

  控制器属非防爆结构,应固定安装在安全场所,其安装位置应选择在便于观察和维修之处,周围不应有影响仪器正常工作的强电磁场(电机、变压器、动力电缆等)。

  (2)气体报警器控制器安装方法

  根据气体报警器控制器的安装位置,用两只M8的膨胀螺栓固定在墙壁上,安装要牢固、不倾斜,控制器固定尺寸即两个固定孔中心距为145mm。

  (3)气体报警器控制器布线

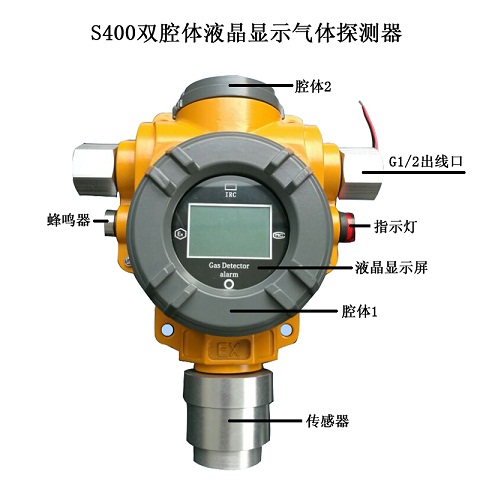

  1、气体报警器和控制器之间用三芯屏蔽电缆线连接,三芯屏蔽电缆线的线径大小由传输距离决定,传输距离和线径要求见下表。

  2、在检测现场,气体报警器传输电缆应装保护钢管或PVC管,与气体报警器连接处最好加金属软管。在信号传输线路上,电缆间的连接必须牢固可靠。

  3、三芯屏蔽线、电源线等走线要平直、规整,线卡牢固、均匀。

  (4)气体报警器控制器接线说明

  1、打开气体报警器控制器前盖,将控制器的接线端子1、2、3、4分别与来自气体报警器的传输电缆线机壳地、电源地、4mA-20mA信号、电源DC24V一一对应相连。接线端子H接高报联动装置(com为公共端,高报保险盒加保险时,为AC220V输出,此时接220V端子和com端子;高报保险盒不加

  保险时,为接点输出,此时接J端子和com端子);接线端子L接低报联动装置(com为公共端,低报保险盒加保险时,为AC220V输出,此时接220V端子和com端子;低报保险盒不加保险时,为接点输出,此时接J端子和com端子);当用户要求标准输出时,接线端子OUT+、OUT- 分别接4mA-20mA输出正、负两端(具体参见可燃气体报警控制器接线图)。

  2、当排风扇等负载设备满足小于等于1A/220V条件时,可直接与接点输出端子相连接。当排风扇等负载设备大于1A/220V时,需要接点输出端子先与交流接触器相接,交流接触器再接负载设备。
